Mit dem 3D-Drucker zu einer besseren Tiefenwahrnehmung
Im Zuge des Forschungsprojektes MeMoRob verwenden wir eine Stereokamera. Damit erhalten wir nicht nur die Farbinformationen aufgezeichneter Objekte, sondern können auch deren Abstand zur Kamera bestimmen.
Beschreibung der Stereokamera
Die Stereokamera zeichnet den gleichen Bereich ähnlich der menschlichen Wahrnehmung mit zwei Kameras gleichzeitig auf. In den beiden Bildern vergleicht der Algorithmus der Kamera dann die Positionen markanter Punkte. Anhand des bekannten Abstandes der beiden Kameras zueinander und der Berechnung des Positionsunterschiedes der Punkte wird dann die Distanz des Objektes zur Kamera zu berechnet.

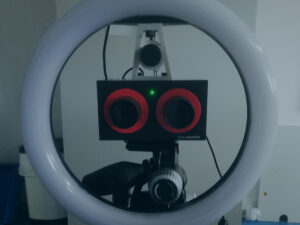

Um das Finden solcher markanten Punkte zu verbessern, brachten wir ein Ringlicht und einen Laserpointer mit Streuung an der Kamera an. Hierfür konstruierten wir Halterungen, die zu den existierenden Anschraubpunkten der Kamera kompatibel sind. Diese Halterungen konnten wir direkt mit dem 3D-Drucker herstellen, sodass sie zeitnah zum Einsatz bereitstanden. Mit ihrer Hilfe befestigten wir die zusätzliche Hardware präzise an der Kamera.
Die Problemstellung
Ohne eine konstante Beleuchtung ist die Helligkeit der Aufnahmen stark von den umgebenden Lichtverhältnissen abhängig. Auf einer mobilen Plattform wie bei dem Projekt MeMoRob kann sich die Umgebungsbeleuchtung schnell ändern, was zu Problemen führen kann. Die Helligkeit in einem Bild lässt sich im groben durch die beiden Faktoren Beleuchtung und Belichtungszeit beeinflussen. Da die Bildqualität bei einer automatischen Anpassung der Belichtungszeit stark schwanken kann, setzen wir die Belichtungszeit auf einen festen Wert.
Die Lösung
Durch das Ringlicht bekommen wir in den Versuchen eine konstante Helligkeit in den Bildern, die zur gewählten Belichtungszeit passt. Dadurch verbessert sich die Menge an erkannten Punkten und mit dieser wiederum die Genauigkeit der wahrgenommenen Tiefe. Je mehr markante Stellen im Bild vorhanden sind, desto besser kann der Abstand zur Kamera bestimmt werden. Deshalb modifizierten wir die Halterung des Ringlichtes, sodass ein Laserpointer mit Streuung darin eingespannt werden kann. Dieser wirft nun ein Punkteraster auf den Bereich, der von den Kameras aufgezeichnet wird. Durch die zusätzlichen Punkte des Laserpointers ist es uns möglich, die Tiefe auch an Stellen gut zu bestimmen, an denen die Farbe der aufgezeichneten Objekte sehr einheitlich ist.
Da eine Dauerbelastung des Lichtes und des Lasers vermieden werden soll, ermöglichten wir ein An- beziehungsweise Ausschalten der beiden Lichtquellen über eine Netzwerkschnittstelle. Dies ermöglicht es uns, die Komponenten nur während einer angeforderten Bildaufzeichnung anzuschalten. Um dies beim Ringlicht zu ermöglichen, modifizierten wir den Schalter des Ringlichtes mit einem zusätzlichen Ausgang.
Nach einer ersten Bohrung ins Gehäuse unseres Laserpointers war zu erkennen, dass diese Modifikation nicht umsetzbar ist, ohne dafür das Gehäuse größer aufsägen oder sogar gänzlich entfernen zu müssen. Um dies zu vermeiden, modellierten und druckten wir eine weitere Halterung, mit der ein Servomotor so befestigt wurde, dass sich damit der Knopf zum An- und Ausschalten des Laserpointers betätigen lässt.
Mit Hilfe der 3D-gedruckten Teile, können wir schnell Anpassungen vornehmen sowie testen und dadurch eine deutliche Verbesserung der Tiefenwahrnehmung mit der Stereokamera erreichen.
